Anschlagplatte für Dieselmotoren

Aufgabe

Lieferung von Hebezeug und Anschlagmittel für den Transport von Dieselmotoren für Stationär- und Schiffsanlagen.

Auftraggeber

MKF Möschl GmbH, D-97834 Billingshausen.

Auftrag SIGMA KARLSRUHE

FE-Untersuchung der Anschlagplatten.

Konstruktionsbeschreibung

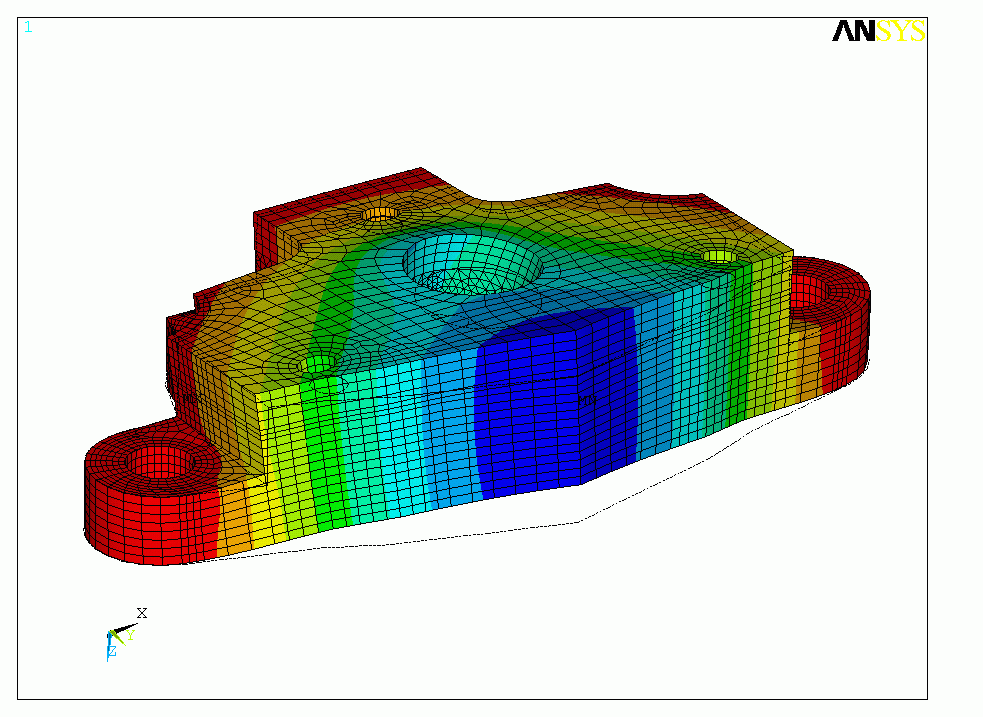

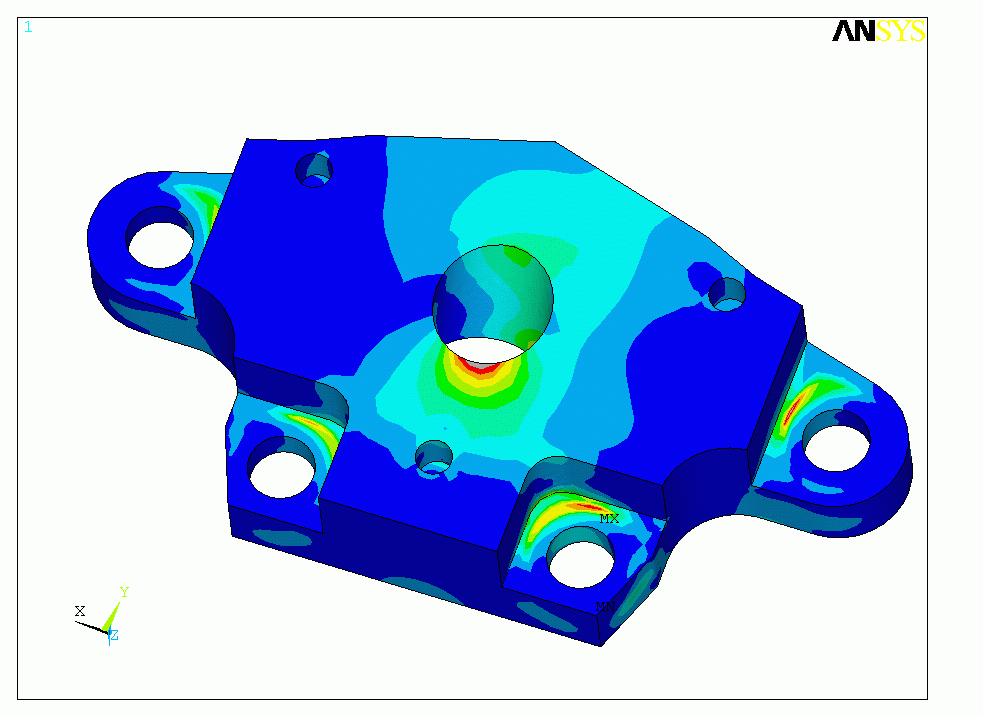

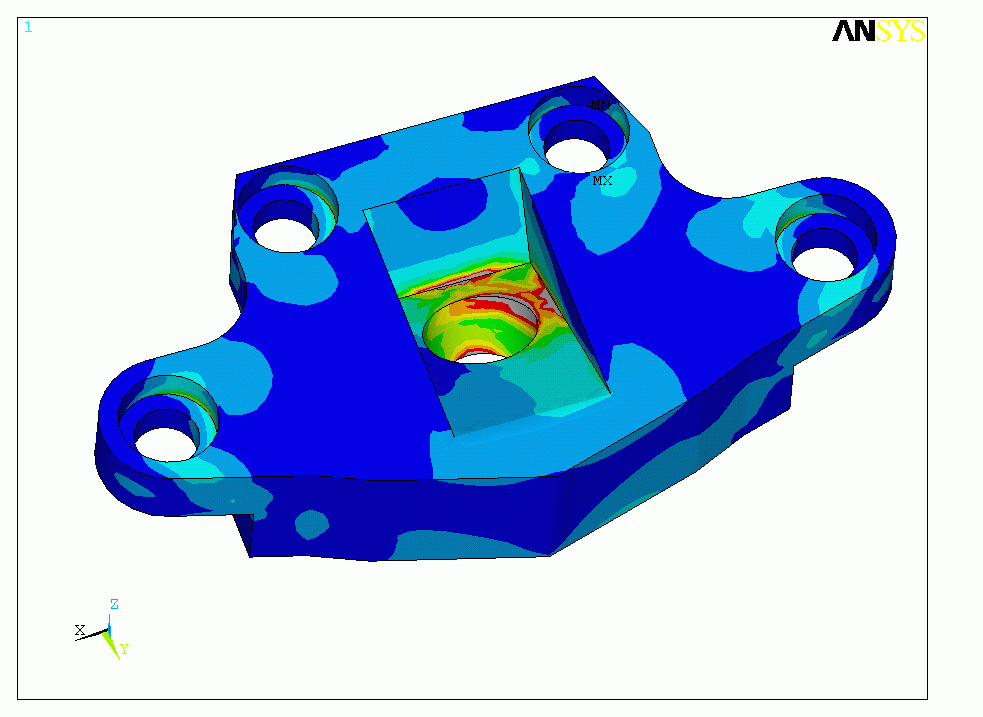

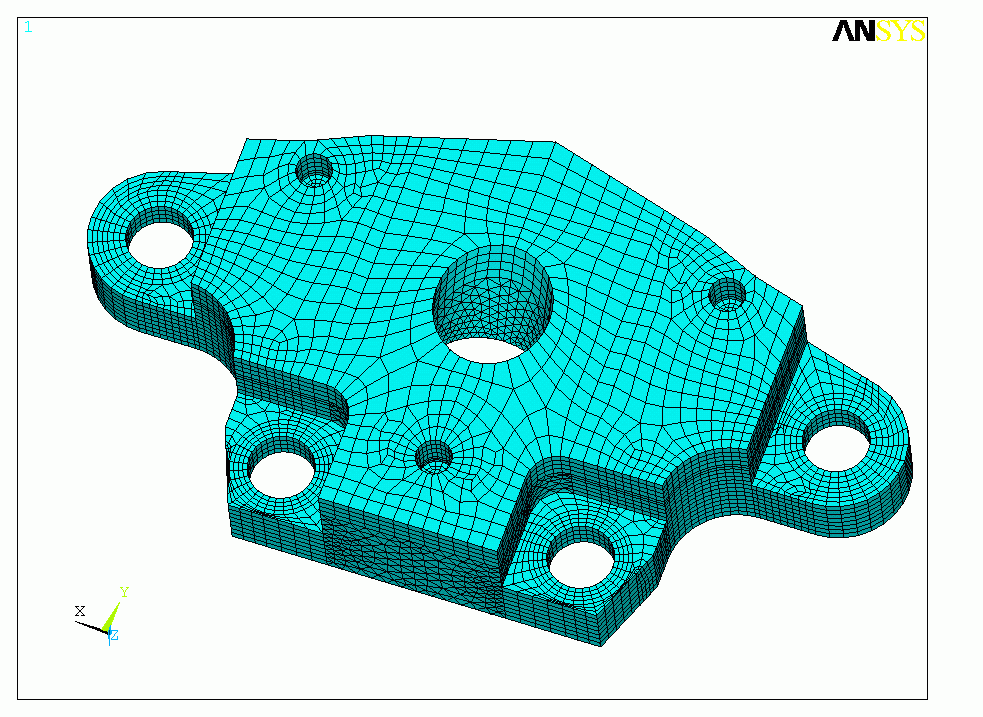

Das Anheben von Dieselmotoren mit einem Gesamtgewicht von 350 t erfordert besondere Anschlagmittel. Die untersuchte Anschlagplatte aus Stahl (ca. 40x80x15 cm) stellt dabei über vier Schrauben die Verbindung zum Motorblock her. Die zentrale Bohrung nimmt den kranseitigen Anschlussbolzen auf, über den unterschiedlich gerichteter Schrägzug bis 1,2 MN/Platte eingeleitet wird. Mit dem FEM-Programm ANSYS Mechanical wurden die Mises-Vergleichsspannungen am Volumenmodell ermittelt und graphisch dargestellt.

Weitere Informationen

Die Zustimmung der MKF Möschl GmbH zu dieser Veröffentlichung liegt vor.
