Zulassung PERI UP Rosett Gerüstknoten
Aufgabe
Entwicklung eines Gerüstknotens: PERI UP Rosett bzw. Flex, kompatibel zu den Rahmengerüsten PERI UP T70/100 und PERI UP Easy 67 und 100. Ausarbeitung von Anwendungsunterlagen.
Auftraggeber
PERI GmbH, D-89264 Weißenhorn.
Auftrag SIGMA KARLSRUHE
Entwicklungsbegleitende Bauteilberechnungen und Vorversuche; Durchführung der Zulassungsversuche und Ausarbeitung der Zulassungsunterlagen.
Konstruktionsbeschreibung

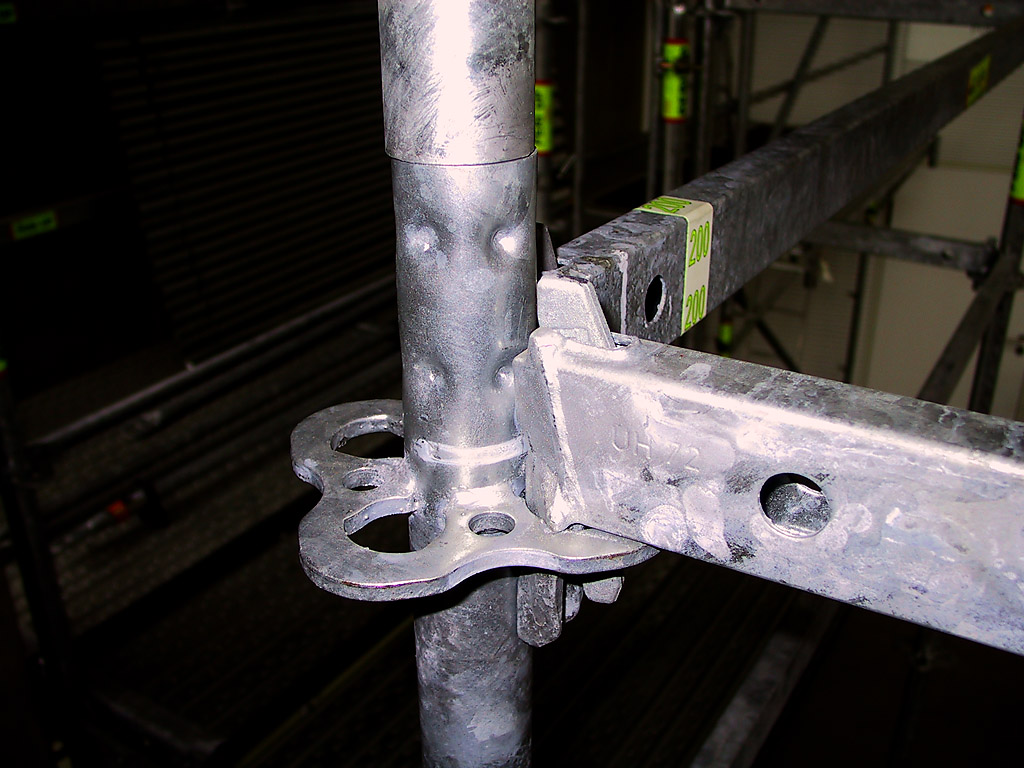

Modularer Gerüstknoten zum Anschluß von bis zu 4 Riegeln und 4 Diagonalen an die Rosette der Vertikalstiele. Die wichtigsten Bauteile des Gerüstknotens sind:
- Vertikalstiel UV und Basisstiel UVB
- Horizontalriegel UH
- Belagriegel UHD (zur Aufnahme der Gerüstbeläge)
- Riegeldiagonale UBL (Vertikaldiagonale)
- Knotendiagonale UBK (Vertikaldiagonale)
- Horizontaldiagonale UBH
Nach Optimierung der Bauelemente in Vorberechnungen und Vorversuchen wurde die allgemeine bauaufsichtliche Zulassung für den Gerüstknoten betrieben. Die Zulassungsversuche sowie die Versuchsauswertungen und weiteren Ableitungen wurden von SIGMA KARLSRUHE durchgeführt. Besonderheit hierbei: Versuche zur Bestimmung der Interaktion von Beanspruchungen im Vertikalstiel (MSt, NSt, VSt) mit Riegelanschlußmomenten (My).
Weitere Informationen
www.peri-up.com
Die Zustimmung der PERI GmbH zu dieser Veröffentlichung liegt vor.
