Bauteilprüfung an Regalsystemen
Aufgabe
Erstprüfung und Fremdüberwachung eines Regalsystems.
Auftraggeber
BRASS Regalanlagen GmbH, D-74613 Öhringen
Auftrag SIGMA KARLSRUHE

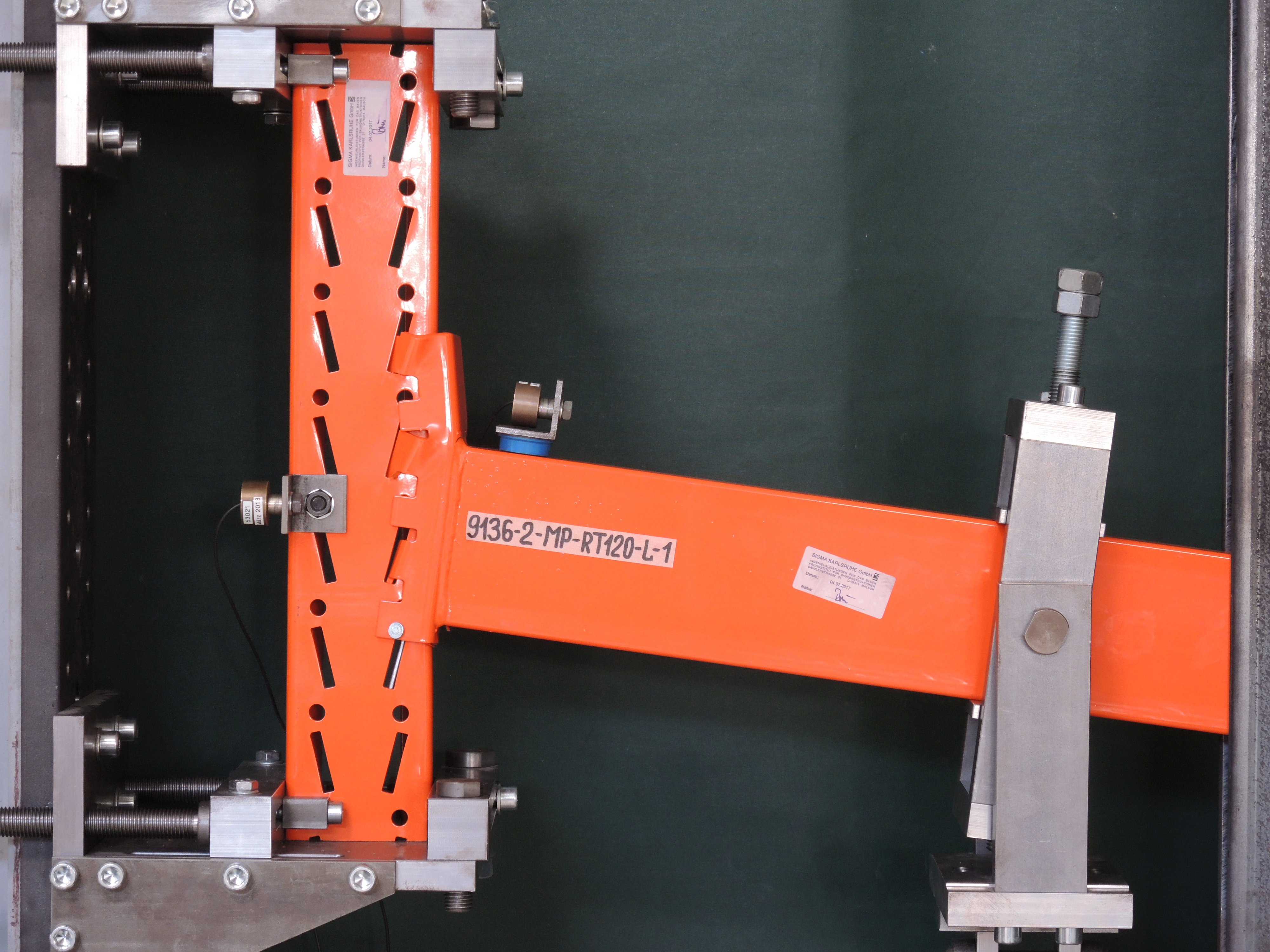

Durchführung der Erstprüfung und kontinuierliche Überwachung der laufenden Produktion der Trägeranschlüsse (Einhängeverbindungen) des BRASS Regalsystems SL 100/3 gemäß allgemeiner bauaufsichtlicher Zulassung (abZ) Z-14.5-626 im Herstellwerk der BRASS Regalanlagen GmbH.
Konstruktionsbeschreibung
Das BRASS Regalsystem SL 100/3 entspricht in der Bauart dem eines üblichen Palettenregals. In Tiefenrichtung erfolgt die Aussteifung des Systems durch Ständerrahmen, gebildet aus dünnwandigen, regelmäßig gelochten, offenen Stützenprofilen und Fachwerkstreben. Die Stabilisierung in Längsrichtung wird durch teileingespannte Längsträger unterschiedlicher Abmessungen sichergestellt. Der Anschluss dieser Längsträgerhohlprofile an den Stützen erfolgt über die in der abZ geregelten Einhängeverbindungen (lösbare Hakenlaschen), die stirnseitig an die Trägerprofile angeschweißt sind.
Weitere Informationen
Die Zustimmung der BRASS Regalanlagen GmbH zu dieser Veröffentlichung liegt vor.
