Anwendungsunterlagen für Weitspannregalsystem
Aufgabe
Ausarbeitung von Anwendungsunterlagen für ein Regalsystem.
Auftraggeber
META-Regalbau GmbH und Co. KG, D-59759 Arnsberg
Auftrag SIGMA KARLSRUHE

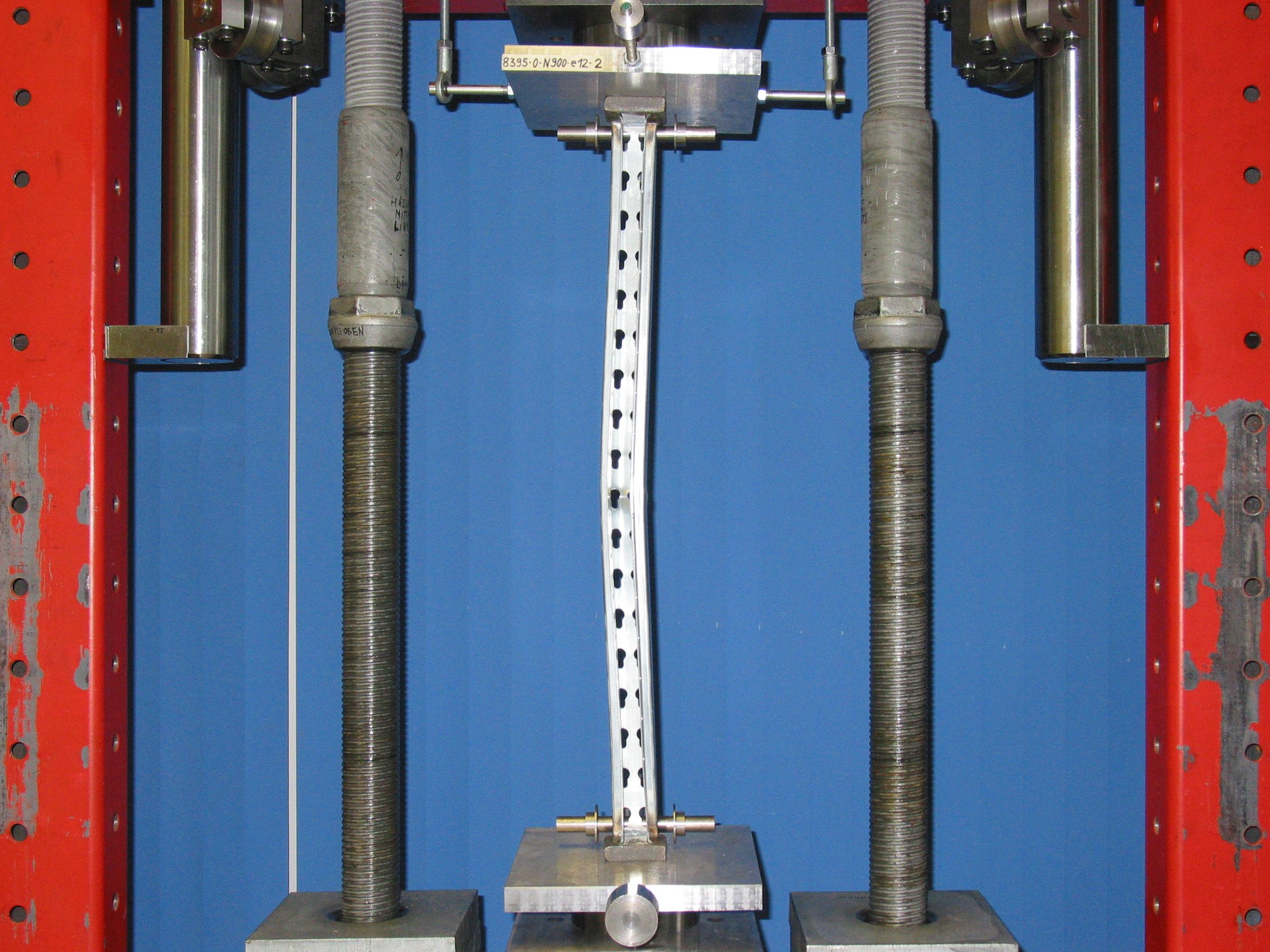

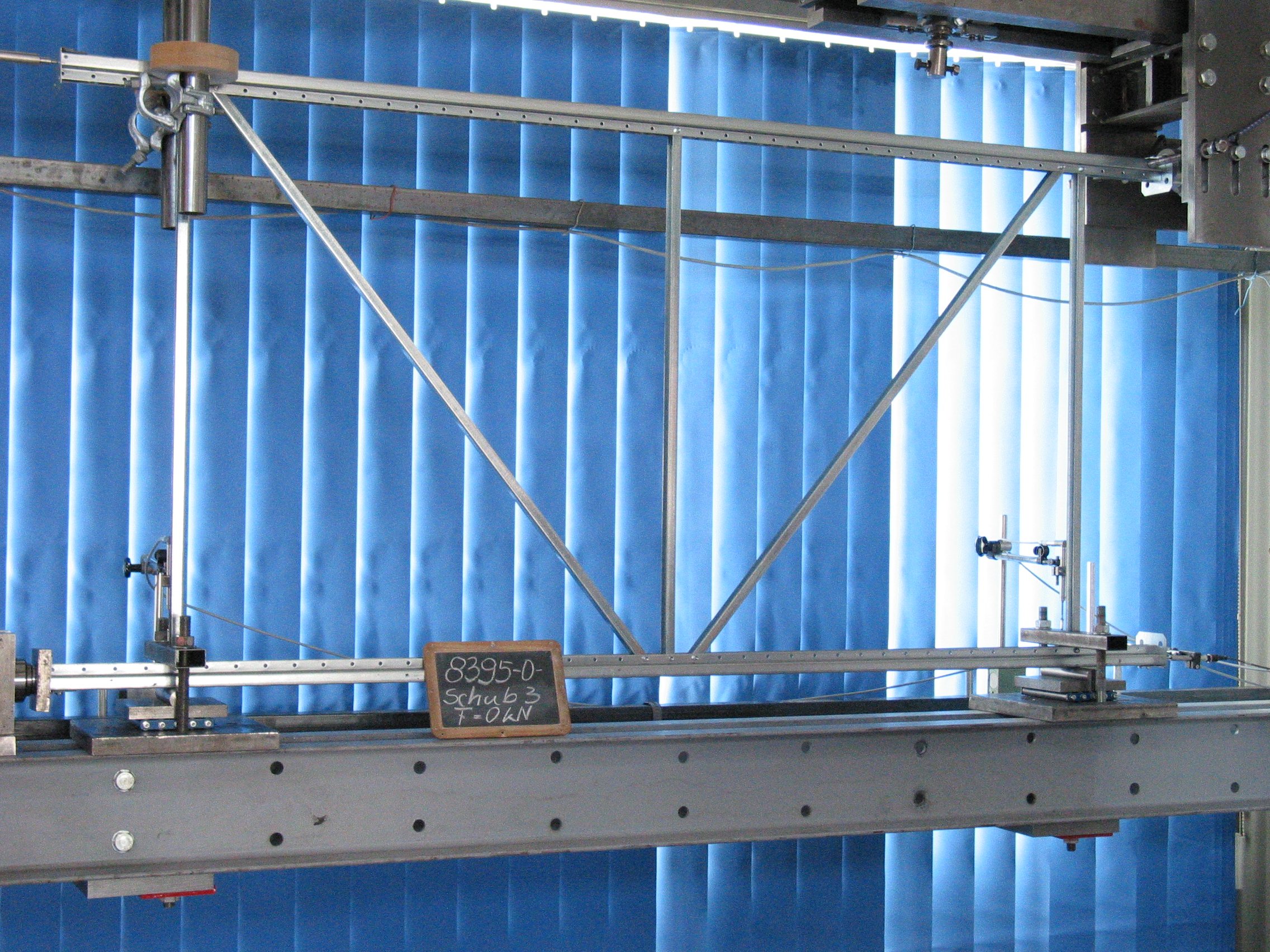

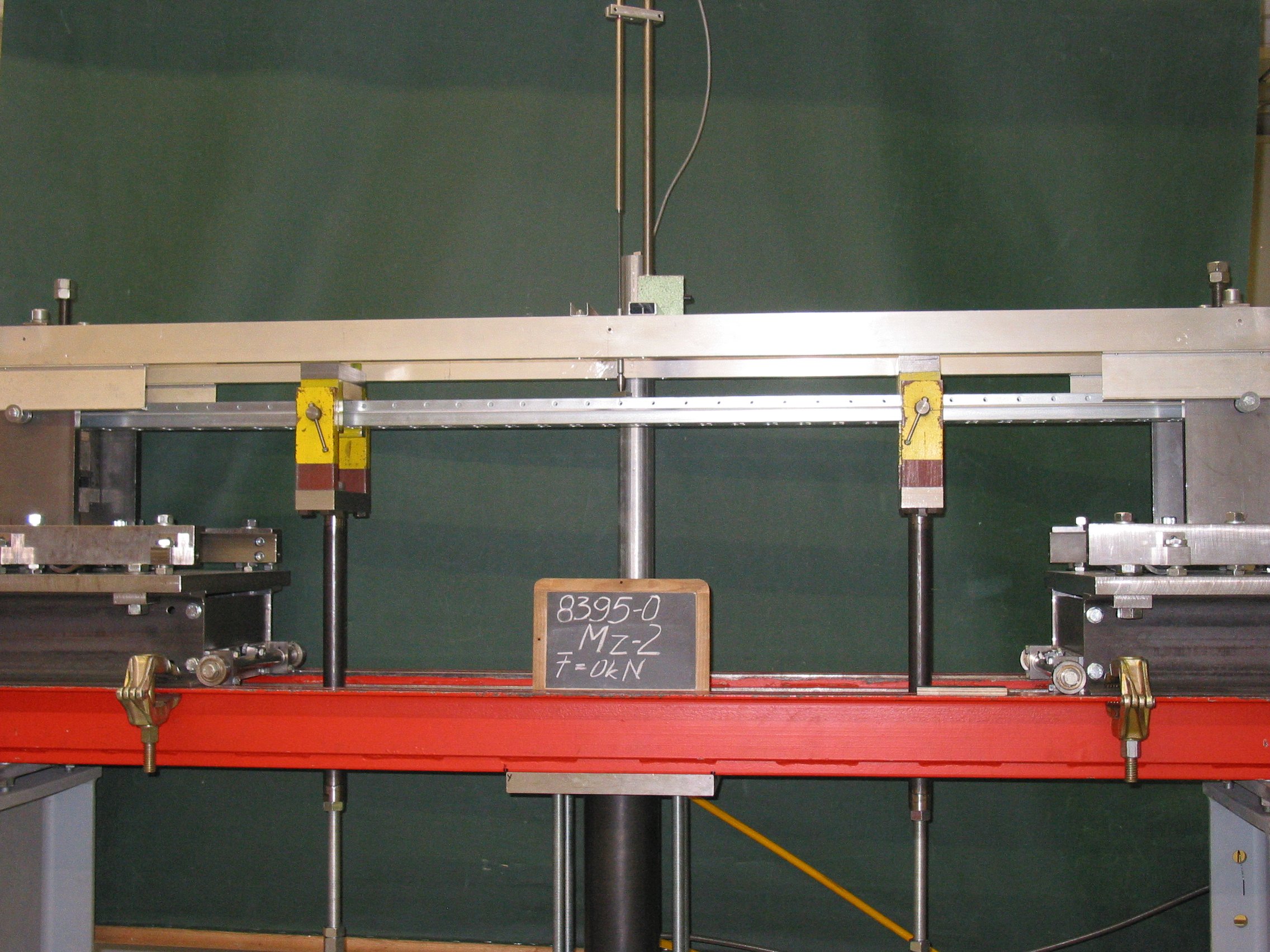

Planung und Durchführung von Bauteil- u. Systemversuchen in Anlehnung an DIN
EN 15512. Versuchsauswertung und Bestimmung der mechanischen Kenndaten zu
den Bauteilkomponenten und Anschlussverbindungen.
Konstruktionsbeschreibung
Das META MINI-RACK Weitspannregalsystem entspricht im Wesentlichen der
Bauart eines üblichen Palettenregals. In Tiefenrichtung erfolgt die Aussteifung des
Systems durch Ständerrahmen, gebildet aus dünnwandigen, regelmäßig gelochten,
offenen Stützenprofilen und Fachwerkstreben. Die Stabilisierung in Längsrichtung
wird durch teileingespannte Längsträger, sogenannte Stufenholme, sichergestellt.
Der Anschluss dieser offenen Trägerprofile an den Stützen erfolgt über sogenannte
Agraffen (lösbare Hakenverbindung), die über eine Clinch-Verbindung mit den
Längsträgern verbunden sind.
Sogenannte A-Unterzüge verbinden die gegenüberliegende Stufenholme
miteinander und dienen sowohl zur Aussteifung der Stufenholme als auch zur
Unterstützung der lose aufgelegten Trägerplatten aus Holzwerkstoff. Die Auflagerung
dieser Trägerplatten erfolgt zudem seitlich entlang der Stufenholme.
Weitere Informationen
Die Zustimmung der META Regalbau GmbH zu dieser Veröffentlichung liegt vor.
