Erneuerung der Fassade des Dreier-Hochhauses

Erneuerung der Fassade des Dreier-Hochhauses in Dortmund

Bauvorhaben

Erneuerung der Fassade des Dreier-Hochhauses in Dortmund

Auftraggeber

PERI GmbH, D-89264 Weißenhorn.

Auftrag SIGMA KARLSRUHE

Ausarbeitung von konstruktiven Lösungen und Standsicherheitsnachweis für die Fassadengerüste.
Sonderbereiche wie Überbrückungen und Gerüsttreppentürme werden durch die PERI GmbH nachgewiesen.

Konstruktionsbeschreibung und Anwendung

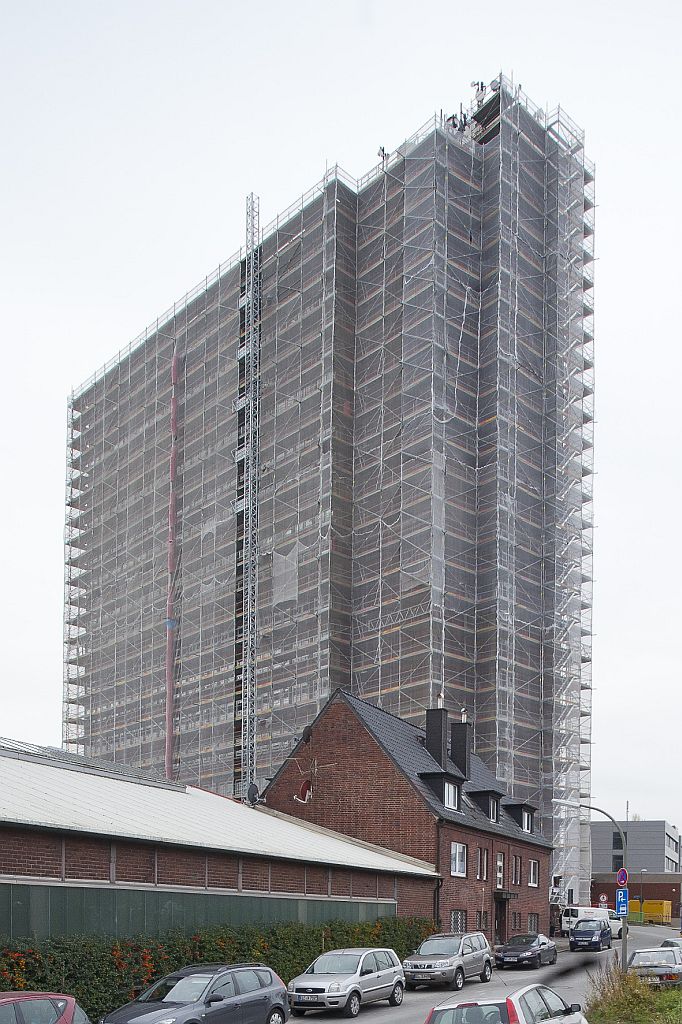

Das Dreier-Hochhaus in Dortmund ist ein 14 geschossiger Bau mit – im wesentlichen – rechteckigem Grundriss. Die Fassade des Gebäudes wird seit dem Spätsommer 2012 erneuert. Für diesen Zweck wird das Gebäude komplett mit einem Fassadengerüst mit maximaler Höhe ca. 56 m eingerüstet:

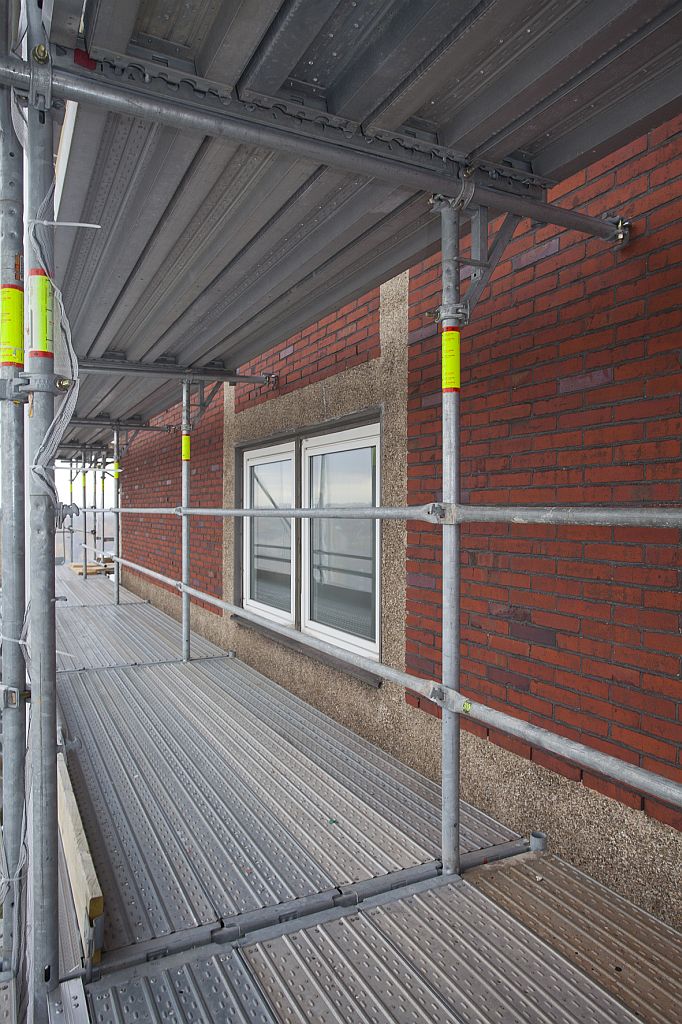

Im unteren Bereich – insbesondere zum Höhenausgleich des Geländes – erfolgt die Einrüstung mit Bauteilen des Modulsystems PERI UP Rosett (Z-8.22-863). Ab einer Höhe von ca. 4 m über Gelände wird das Rahmengerüst PERI UP T104 (Z-8.1-916) verwendet. Die Gerüstbreite beträgt 1,04 m; hinzu kommt eine Verbreiterungskonsole UCB 32 mit 0,32 m Breite, so dass die Breite der Arbeitsfläche ca. 1,36 m beträgt. Das Gerüst wird mit Netzen bekleidet. Die Verwendung erfolgt mit den Verkehrslasten der Lastklasse 4 entsprechend DIN EN 12811-1.

An den Schmalseiten des Gebäudes liegt eine flächige Betonfassade vor, an der in üblicher Weise geankert werden kann. An den Breitseiten (West- und Ostfassade) ist hingegen eine Verankerung nur an den Pfeilern zwischen den Fenstern im horizontalen Abstand von 2,50 m möglich. Aufgrund des verfügbaren Gerüstmaterials erfolgt die Einrüstung mit Feldern 2,50+2,50 m oder 2,00+3,00 m, so dass Verankerungen im horizontalen Abstand von 5,00 m an jedem 2. Pfeiler in Höhe der Gerüstknoten (Riegel) vorgenommen werden. Wechselweise liegen so im Höhenraster von 4,0 m verankerte und vollständig unverankerte Rahmenzüge vor; alle Horizontalkräfte müssen von den Belagebenen zu den verankerten Rahmenzügen transportiert werden. Da Dreiecks-Anker (V-Anker) wegen der geringen Breite der Pfeiler nicht möglich sind erfolgt die Verankerung des Gerüsts parallel zur Fassade mittels 2stieliger Gerüsthalter.

Weitere Informationen

Ausführendes Unternehmen Fassade und Gerüstbau:
Grebenauer Metallbau Schreiner GmbH, Grebenau
